Peut-on convertir un JPG directement en DXF ?

Oui. Un JPG ne contient pas de tracés : il est d’abord vectorisé en formes, puis enregistré en DXF. Les images simples et bien contrastées donnent les contours les plus propres.

Quelle différence entre formes découpées et formes superposées ?

Les formes superposées sont posées les unes sur les autres sans interstices, ce qui paraît continu à l’écran. Les formes découpées sont rognées pour que deux formes ne se chevauchent jamais, et c’est ce qu’il faut au laser : chaque bord est découpé une seule fois.

Ai-je besoin d’un DXF si mon logiciel laser lit le SVG ?

Non. Le SVG garde les vraies courbes et s’importe dans LightBurn, xTool Creative Space et Glowforge. Le DXF est le choix le plus sûr pour les logiciels de CAO et les machines industrielles ; il enregistre les courbes comme de nombreux courts segments droits.

Peut-on graver une photo de cette façon ?

La vectorisation sert à la découpe et à la gravure de lignes. Pour graver une photo, le logiciel laser travaille directement à partir de l’image ; une vectorisation transformerait la photo en aplats.

Comment créer un fichier DXF pour la découpe laser à partir d’une image

Un laser suit des lignes, pas des pixels. Voici comment obtenir des contours propres et fermés à partir d’une image.

Une découpeuse laser ne regarde pas les pixels. Elle suit des lignes : chaque bord à découper ou à marquer doit exister sous forme de tracé vectoriel, de préférence fermé. Un PNG ou un JPG ne contient aucune ligne. Avant de pouvoir le découper, il faut donc le vectoriser en formes et l’enregistrer en DXF (ou en SVG, que la plupart des logiciels laser lisent aussi).

En bref : réduisez l’image à deux tons, vectorisez-la en contours fermés, exportez en formes découpées plutôt que superposées, et vérifiez le résultat dans votre logiciel laser avant de lancer quoi que ce soit. Déposez une image ci-dessous pour voir à quoi ressemblent les contours.

Essayez avec votre image

⌘V coller · ⌘O ouvrir · par lot

Pas d’image sous la main ? Essayez l’une de celles-ci :

DXF en deux tons, formes découpées aux contours fermés, réglé pour la découpe laser

Pas à pas : du PNG ou du JPG au DXF

Choisissez une image bien contrastée : un logo, une silhouette, un dessin au trait ou du lettrage. Les photos aux ombres douces doivent d’abord être simplifiées, car chaque nuance devient une forme de plus.
Ouvrez-la dans le convertisseur ci-dessus. Pour le laser, les couleurs sont réglées sur Deux : un ton devient la pièce, l’autre le fond.
Regardez la vectorisation dans la vue Vecteur. Les petits points qui donneraient de minuscules découpes disparaissent si vous augmentez Taille min. des formes dans Formes.
Dans Exporter, gardez Découpées (déjà sélectionné si vous partez de cette page) pour que les formes voisines ne se chevauchent pas. Avec des formes superposées, le laser découpe deux fois le même bord.
Téléchargez en DXF. Si votre logiciel laser accepte le SVG (c’est le cas de LightBurn et de xTool Creative Space), le SVG fonctionne tout aussi bien et conserve la taille d’origine.
Importez le fichier, vérifiez la taille et que chaque contour est fermé, puis faites un essai sur une chute.

Une vectorisation en deux tons aux contours fermés — Deux tons, des contours fermés : chaque bord devient ici un tracé de découpe.

DXF ou SVG pour la découpe laser ?

Les deux décrivent la même chose : des formes faites de lignes et de courbes. Le DXF vient de la CAO et est accepté par presque toutes les découpeuses laser, CNC et plasma. Le SVG vient du web et des logiciels de design, et la plupart des logiciels laser grand public le lisent directement. Utilisez celui que votre logiciel importe sans broncher. C’est en convertissant de l’un à l’autre que les problèmes apparaissent : mauvaise échelle, courbes découpées en milliers de minuscules segments, formes décalées hors de la page. Si possible, exportez directement au format voulu au lieu de convertir ensuite.

DXF : universel pour la CAO, les CNC et les lasers industriels. Les courbes sont enregistrées comme des suites de courts segments droits, que tous les programmes savent lire ; Courbes DXF dans Exporter règle leur nombre (plus lisse ou plus léger).
SVG : garde les vraies courbes et les couleurs, idéal pour LightBurn, xTool et Glowforge. Certains logiciels de CAO ne l’ouvrent pas.
Besoin des deux ? Vectorisez une fois et téléchargez chaque format à partir du même résultat.

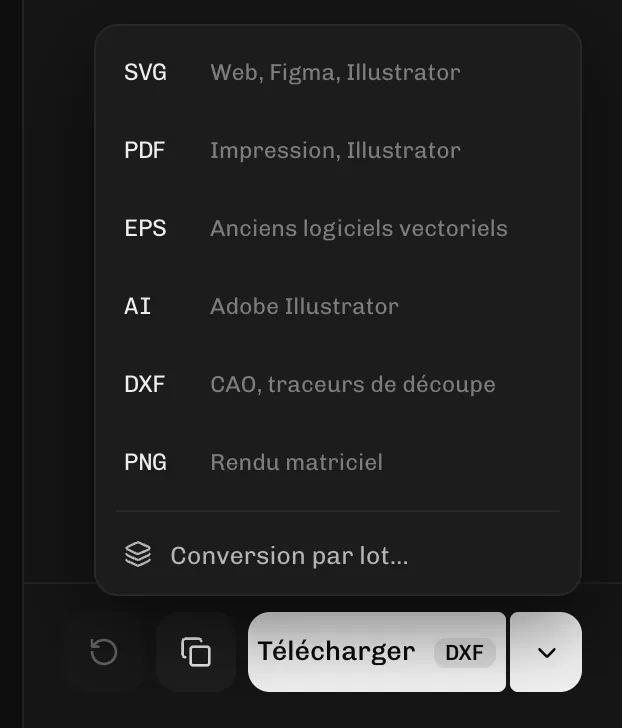

Choisir DXF dans le menu de téléchargement — Une vectorisation, tous les formats : DXF pour la CAO et les machines industrielles, SVG pour la plupart des lasers grand public.

Pourquoi les contours doivent être fermés

Une ligne de coupe qui ne se rejoint pas laisse la pièce attachée à la plaque. Un remplissage de gravure dans un contour ouvert n’a pas d’intérieur à remplir. Une vectorisation faite de formes pleines est fermée par construction : chaque forme a un bord extérieur qui se termine là où il a commencé. C’est pourquoi vectoriser en formes pleines puis exporter les contours est plus fiable que redessiner à la main par-dessus une image.

Quand le résultat n’est pas celui attendu

Trop de formes minuscules : augmentez Taille min. des formes, ou baissez Complexité dans Formes.
Courbes en dents de scie : déplacez Lissage vers Courbes plus douces, ou partez d’une image plus grande.
Doubles contours dans votre logiciel laser : l’export était en formes superposées au lieu de découpées, ou le dessin a été vectorisé en lignes. Voir pourquoi Trace Image de LightBurn donne des doubles lignes.
Mauvaise taille après import : réglez la taille dans votre logiciel laser, ou vérifiez les unités qu’il utilise à l’import du DXF.

Besoin du convertisseur seul ? Utilisez PNG en DXF ou la page Vecteur pour laser.
